    板式換熱器波紋板熱交換器是一種新穎沉浸式板狀熱交換熱器,它是由兩塊特殊傳熱構造壁板組合成傳熱單元,主要適用化學表面處理、涂裝工程以及相關工程領域工藝過程中液—液、汽—液交換。

    波紋板熱交換器的整體熱力結構是根據矩形板殼瓦楞擴展傳熱原理,采用流體非均勻湍動效應計算,傳熱板表面曲面系數有效地提高了流體運動中的傳熱要素—流體紊動率,減少流體邊界層熱阻和溫度梯度,促使流體向全平面傳遞,從而強化傳熱效率。

    波紋板熱交換器具有合理的空間結構,良好的傳熱效率和排凝效果,板塊化單元結構,串并聯組合簡捷方便,運行性能可靠,是當今熱傳遞領域中一種新穎傳熱單元。

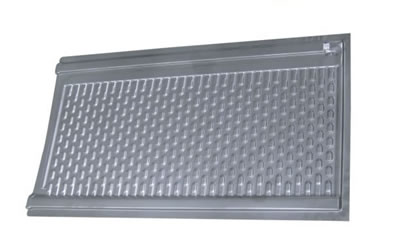

    BW-1.0槽內波紋板熱交換器

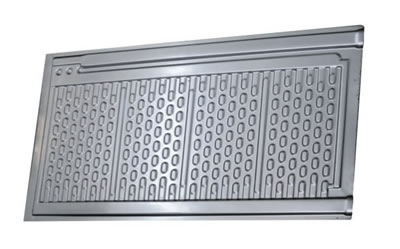

    BW-1.2槽內波紋板熱交換器

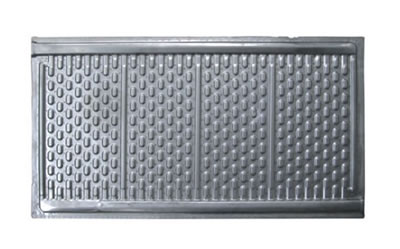

    槽內波紋板熱交換器

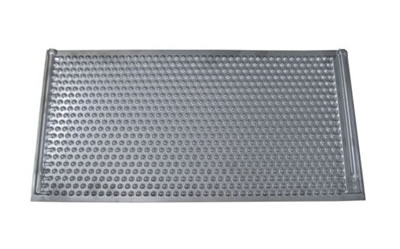

    BW-1.5-Z槽內波紋板熱交換器


    技術參數:


    設計壓力 Mpa0.6
    試驗壓力 Mpa0.85
    工作溫度 ℃-20~280
    進口管公稱通徑 mm20(3/4")、25(1")
    出口管公稱通徑 mm20(3/4")、25(1")
    板壁厚度 mm1.0
    換熱器厚度 mm13
    材質SUS304、SUS316L

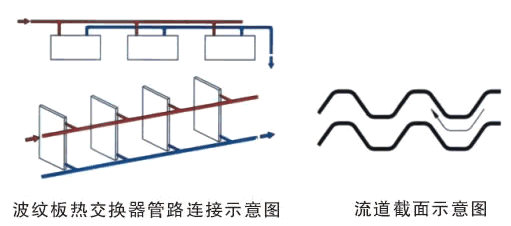

    示意圖:


    波紋板熱交換器凝結、排凝機理:

    板式換熱器在汽-液交換過程中,傳熱板流道內蒸汽放熱后所產生的凝結液,其中部分是隨流道中的蒸汽形成二相不完全的凝結蒸汽和凝液滴,當蒸汽運動剪切力大于凝液滴體積力時液滴會隨蒸汽運動而攜出,同時傳熱板再放熱過程中,部分流道成為低壓區段,由于流道內部壓差作用、出口段引出集管的虹吸作用,致使流道內液滴發生動量位移,傳熱板內凝滴隨機攜出。根據以上汽液交換的運動機理,傳熱板在槽內任意位置流道內冷凝液均可順利排出。

    BW波紋板熱交換器傳熱系數:Kcal/m.h.℃

    加熱時

    傳熱系數K

    加熱側

    被加熱側

    自然對流

    強制對流

    蒸汽

    水溶液

    750~850

    1000~1200

    蒸汽

    粘性液體

    550~650

    750~950

    高溫水

    水溶液

    500~600

    750~850

    蒸汽

    室內供熱

    15~25

    30~50

    冷卻時

    傳熱系數K

    冷卻側

    被冷卻側

    自然對流

    強制對流

    水溶液

    450~550

    550~700

    粘性液體

    300~400

    400~550

    空氣


    15~35

    氨液

    水溶液

    500~600

    600~750
